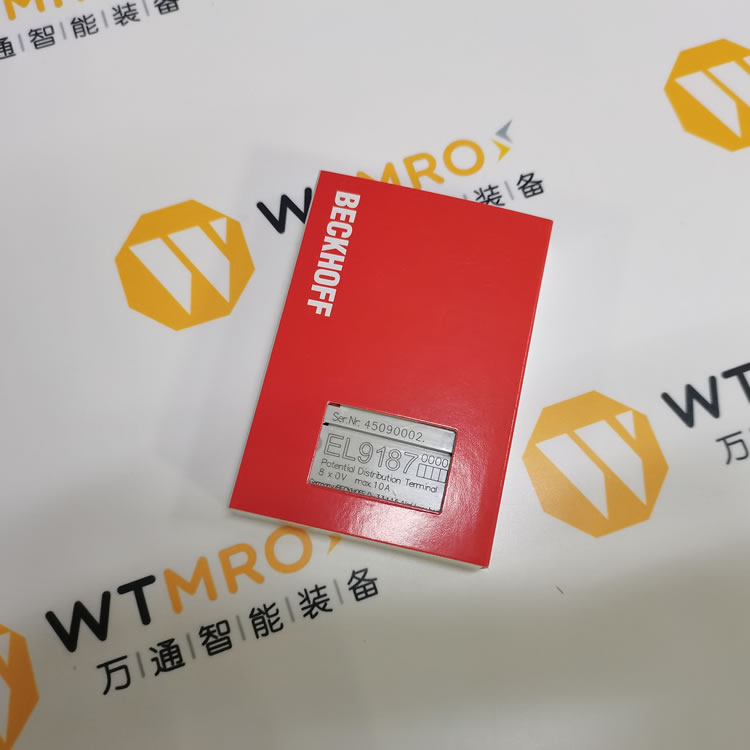

电位分配端子模块 EL9187 具有 8 个端子模块接点，且端子模块正面触点提供 0 V 电位。0 V 电源触点内部短接至端子模块正面的接线点，并连通至相邻端子模块。24 V 电源触点未短接至端子模块正面的接线点，但连通至相邻端子模块。EL9187 可以减少端子排上使用的端子模块数量。

基本信息

• 技术类型：电位分配端子模块，示例配置为8×0V触点。

电气参数

• 电流负载：≤10A，满足一定功率分配需求。

• 额定电压：≤60V DC / ≤30V AC，适配多种低电压应用场景。

• 电气隔离：500V（E - bus/场电位），保障电气安全与信号稳定。

• 附加电源触点的连接设施：8个，提供额外的电源连接能力。

数据与结构参数

• 过程映像中的位宽：0，在过程映像数据传输中有特定设置。

• 外壳宽度：12mm，结构紧凑，节省安装空间。

• 安装方式：在带电源触点的EtherCAT端子模块上并排安装，且左侧无PE触点，便于系统集成。

• 重量：约50g，轻便易安装。

环境与合规参数

• 工作温度：-25...+60℃，适应较宽温度范围。

• 储藏温度：-40...+85℃，满足不同环境储存需求。

• 可插拔接线：适用于所有ESxxxx端子模块，兼容性强。

• 认证/标记：拥有CE、CCC、UL、ATEX、IECEx等多种认证，符合国际安全与质量标准。

• 防爆标志：ATEX为II 3G Ex ec IICT4 Gc；IECEx为Ex ec IICT4 Gc，适用于存在爆炸风险的环境。
